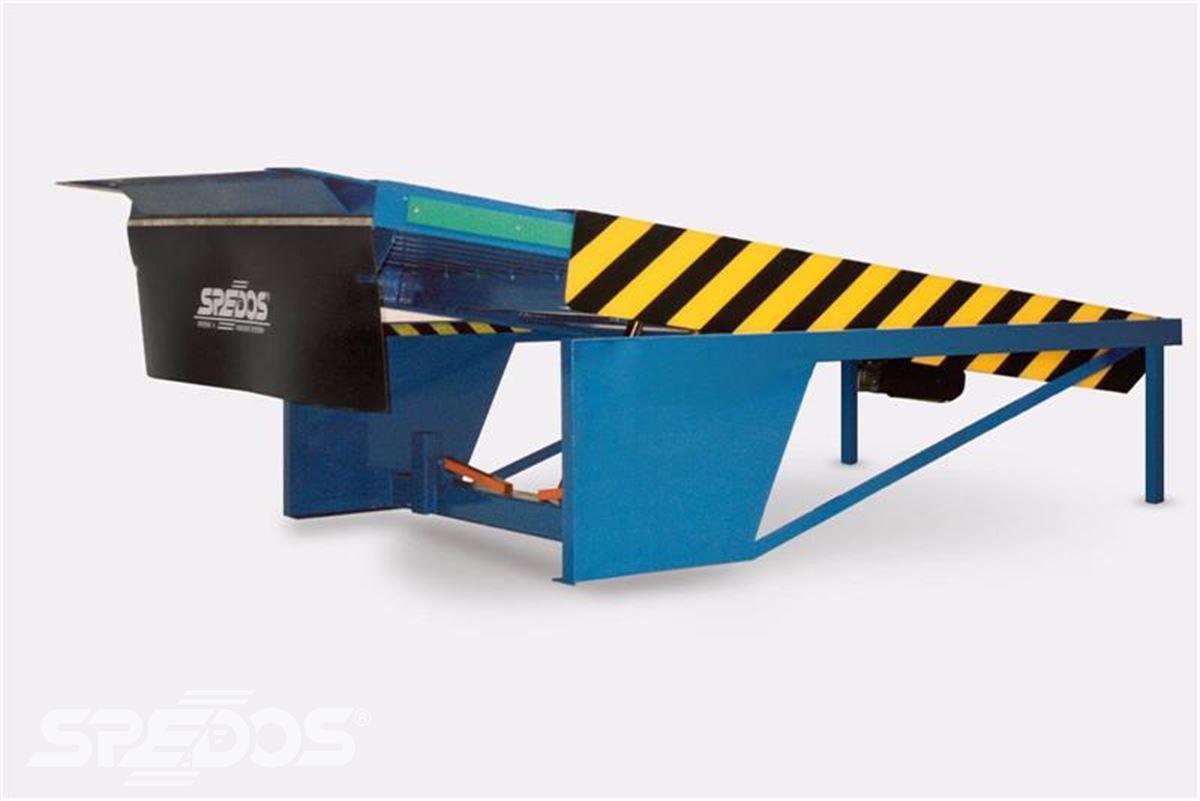

Vyrovnávací hydraulický můstek VMVL s výsuvnou lištou

Vyrovnávací hydraulický můstek s výsuvnou lištou umožňuje vyrovnání výškového rozdílu a přemostění ložné plochy, ale ve spojení s vraty a vratovým těsněním také účinnou izolaci vratového otvoru a přesné usazení výsuvné lišty na ložnou plochu nákladního auta.

Výhody vyrovnávacího můstku s výsuvnou lištou

možnost využití různých typů vozíků během překládky
minimalizuje riziko poškození zboží
urychlení materiálového toku
možnost kombinace s izolační deskou a vraty, kdy společně zajistí ideální izolaci nakládacího místa
bezúdržbový spolehlivý systém

Obraťte se na nás a nechte realizaci vyrovnávacího můstku nebo průmyslových vrat na jediném českém výrobci a dodavateli z Valašského Meziříčí. Zaručujeme profesionální práci a preventivní servisní prohlídky jednou nebo dvakrát ročně.

Nezávazná poptávka

Vyrovnávací hydraulický můstek VMVL s výsuvnou lištou

Máte otázky? Volejte
571 759 211
(Po–Pá, 8:00–16:30 hod)

Popis a konstrukce

Popis

konstrukce vyrovnávacího můstku VMVL s výsuvnou lištou

1 Základový rám

2 Plošina

3 Výsuvná lišta

4 Bezpečnostní kryty

5 Hydraulický válec

6 Bezpečnostní opěra

7 Doraz nájezdové lišty

8 Gumový nárazník

Technické údaje

nosnost: jmenovitá nosnost 6 t dle ČSN EN 1398
hmotnost: 1100 - 1300 kg
přívod el. energie 3+PE+N, 50 Hz 400/230V, TN -C-S
ovládací napětí 1+N, 230 V, 50 Hz
krytí IP 54
zdvih + / - 400 mm (odvíjí se od typu můstků)

ROZMĚRY

Standardní rozměrové řady:

2 000 x 2 500 mm
2 000 x 3 000 mm
2 000 x 3 500 mm
2 000 x 4 000 mm

Díky vlastní výrobě jsme schopni vyrovnávací můstek vyrobit přesně na míru.

OVLÁDÁNÍ

Automatické ovládání pomocí tlačítek na řídící jednotce vyrovnávacího můstku:
Standardně jsou vyrovnávací můstky VMVL dodávány vč. automatického návratu, tzn. ukládání můstku do klidového stavu automaticky pomocí spouštěcího tlačítka.

MATERIÁL

Pracovní stůl a sklopná lišta vyrovnávacího můstku jsou vyrobeny z protiskluzového slzičkového plechu (dle pož. EN 1398). Základní nosný rám je z L profilu.

BARVY

Ve standardu:

1 x základní barva
1 x vrchní syntetická barva modrá, standardně RAL 5005

Alternativně:

metalické zinkování
1 x vrchní syntetická barva modrá, standardně RAL 5005

Cena je individuální dle varianty produktu

Vhodné pro

chladírenské a mrazírenské provozy
překladové místa
skladové objekty

Dokumenty ke stažení

Prospekt Vyrovnávací můstky.pdf Stavební připravenost Můstek VMVL B ISO.pdf Stavební připravenost Můstek VMVL sp07.pdf Stavební připravenost Můstek VMVL text.pdf

Rozšířená technická dokumentace

Nezávazná poptávka

Ať jde o novou zakázku nebo servis, napište nám a my se vám co nejdříve ozveme

Chci nezávaznou poptávku

Příslušenství pro nakládací místa

Naše práce je vidět

Arete park s výsuvnými vyrovnávacími můstky SPEDOS

Investiční skupina Arete je evropský nezávislý správce aktiv, který nabízí řízená investiční řešení pro investory, finanční poradce a jednotlivce. Činnost firmy je zaměřená na nemovitosti.

Účastnili jsme se výstavby jedné z nemovitostí této skupiny, která byla dokončena na jaře roku 2024 ve Valašském Meziříčí.

Nakládací místa pro logistické centrum Kostolné Kračany

Na jih Slovenska zamířila investice za cca 35 milinů EUR.

V katastru obce Kostolné Kračany u Dunajské Stredy vzniknou 3 nové logisticko-výrobní haly. Doplní tak rozsáhlou průmyslovou zónu.
V roce 2021 byla dokončena největší z nich, hala o rozloze téměř 60.000 m2.

SPEDOS dodal 49 nakládacích kompletů, protipožární rolety a nakládací komory. Druhá hala se 46 nakládacími komplety o rozloze 33.000 m2 vznikne příští rok.

Nakládací místa pro logistické centrum HOPI

V kovidovém roce 2020 byla jednou z našich významných zakázek realizace nakládacích míst v nové
hale logistického centra HOPI v Prostějově.

Sekční průmyslová vrata VM01 v zeleném kabátě v souladu s požadavkem a firemním stylem zákazníka, elektrické vyrovnávací můstky VMSL a VMVL s výsuvnou a sklopnou lištou, plochá vratová těsnění VTKS v obvodovém plášti nové haly tvoří dohromady 27 kompletů pro příjem a expedici zboží.

Požární textilní rolety FIROTEX k rozdělení požárních zón jsou instalovány uvnitř budovy.

Komplexní řešení vratových otvorů ve výrobních a skladovacích halách

Průmyslový podnik na výrobu nábytku v Pardubickém kraji je vybaven širokou škálou vratových uzávěr SPEDOS ve standardním i požárním provedení. Spojovací chodba mezi halami je vybavena dvěma požárními dvoukřídlovými otočnými dveřmi za sebou, nakládací místa obslují výsuvné nakládací můstky, úniky tepelných ztrát při otevření sekčních průmyslových vrat v obvodovém plášti budovy eliminují pruhové závěsy.

Průmyslová protipožární sekční vrata pro průmyslový areál Sonavox

Komplexní řešení od jednoho dodavatele

Pro zázemí skladů a expedici v nově postavené hale na výrobu reproduktoru, SPEDOS dodal téměř kompletní produktové portfolio. Pro pohodlnou nakládu širokého vozového parku zde byly instalovány vyrovnávací můstky se sklopnou i teleskopickou lištou v kombinaci s vratovým těsněním. Většinu exteriérových vrat tvoří TOP rychloběžná hliníková vrata s bezdotykovým navíjením. Pro oddělení požárních a nepožárních úseků byla zbudována dvoukřídlá protipožární vrata, uchycená na magnetech, které v případě signálu z EPS vratová křídla spouští. Tím dojde k bezpečnému uzavření a vznikne tak ochrana před požárem.

ISO zateplená varianta překládací rampy

V případě chladírenských provozů, kde je kladen velký důraz na zachování vnitřního klimatu máme v naší nabídce tzv. ISO variantu nakládacího kompletu. Při tomto řešení sekční vrata zajíždí před vyrovnávací můstek, tedy kompletně uzavírají otvor v hale a nedochází k tepelným ztrátám přes ocelový hydraulický můstek (zepředu a zespod). Při tomto řešení je nutné nakládací komplet vybavit hydraulickým můstkem s výsuvnou lištou, tak aby překonala vyšší vzdálenost mezi rampou a korbou nákladního automobilu.

Rampa s teleskopickou lištou

Vyrovnávací můstky s výsuvnou lištou VML jsou pro obsluhu jednoznačně nejpohodlnější variantou. Díky teleskopickému výsuvu je obsluha schopna lištu usadit přesně do požadované polohy. Pomocí automatického návratu (jeden stisk tlačítka) se vyrovnávací můstek vrací zpět do výchozí polohy.
